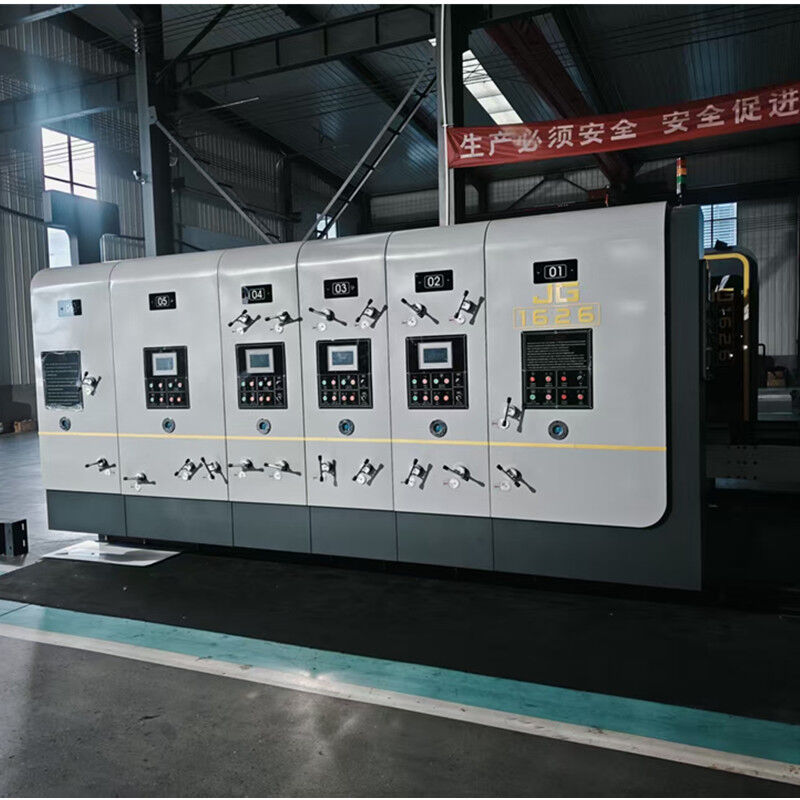

KSPACK 4 máquina de impressão de cartão de cor corrugado

1. Rolo de impressão (rolo de chapa)

[1] diâmetro de ¢ 523 mm (com diâmetro de ¢ 536mm).

[2] moagem de superfície de aço de alta qualidade, escala de referência axial, revestimento de cromo duro.

[3] para fazer a correção de balanceamento, operação suave, para se adaptar à operação de alta velocidade.

[4] rolo de fixação de catraca, com ranhura para pendurar a chapa, para se adaptar à instalação rápida e conveniente da versão.

[5] ranhura de suspensão de versão completa, para artigos de suspensão de versão de 10 mm.

[6] carregamento e descarregamento da chapa de impressão, controle elétrico do pedal de marcha à ré.

[7] deslocamento manual axial do rolo de impressão, movimento máximo de 10mm.

2. Rolo de impressão

[1] diâmetro de ¢ 155 mm.

[2] uso de tubo de aço sem costura de alta qualidade, moagem de superfície, correção de balanceamento dinâmico, operação suave, revestimento de cromo duro

[3] rolo de pressão de impressão com controle deslizante cruzado para ajuste manual, faixa de ajuste de 0 a 12 mm. O ajuste não afeta a folga da engrenagem para garantir a precisão da transmissão.

3. Rolos de alimentação superior e inferior

[1] rolo superior: diâmetro ¢ 86 mm tubo de aço sem costura, com três anéis de alimentação de papel.

[2] rolo inferior: diâmetro ¢ 155mm tubo de aço sem costura, moagem de superfície, revestido de cromo duro

[3] rolo de alimentação com controle deslizante cruzado para ajuste manual, faixa de ajuste de 0 ~ 12 mm. O ajuste não afeta a folga da roda dentada, para garantir a precisão da transmissão.

• Sistema de tinta de rolo de borracha de rolo anilox de aço

[1] diâmetro de ¢ 176 mm.

[2] moagem de superfície de aço, reticulado de repressão, revestimento de cromo duro.

[3] correção de balanceamento, operação suave.

[4] número de malha é, seleção de 200-280 linhas / polegada. Opção de rolo cerâmico 300 linhas/polegada (precisa ser pago)

[5] com o dispositivo de elevação automática pneumática do sistema de alimentação. (Ao alimentar papel, o rolo anilox é abaixado e toca a chapa de impressão, para a alimentação de papel

o rolo anilox sobe e a chapa é separada)

[6] rolo anilox com embreagem tipo cunha, tinta uniforme, fácil de limpar a tinta.

[7] diâmetro do rolo de borracha ¢ 153,6 mm. Opção do sistema de lâmina de raspagem

[8] superfície do tubo de aço revestida com borracha resistente ao desgaste e com correção de balanceamento.

[9] borracha em moagem especial de alta precisão, bom efeito de transferência de tinta. Dispositivo de microajuste rápido de folga com autotravamento para garantir tinta uniforme. A quantidade do sistema de tinta uniforme, o efeito de conversão é bom, para estender a vida útil do rolo de borracha.

5. Mecanismo de ajuste de fase

[1] estrutura de engrenagem planetária.

[2] fase de impressão usando controle PLC computorizado, entrada digital. (Execução, parada podem ser ajustados), ajuste manual da posição horizontal, distância de ajuste de 10 mm.

[3] no processo de impressão após o sistema de reset automático da chapa de impressão.

[1] bomba de diafragma pneumática, tinta estável, fácil operação e manutenção.

[2] filtro de tinta, filtra impurezas.

[1] mecanismo de freio do cilindro.

[2] Quando a máquina se separa ou ajusta a fase, o mecanismo de freio limita a rotação da máquina, para manter o ponto fixo da posição original da engrenagem.
