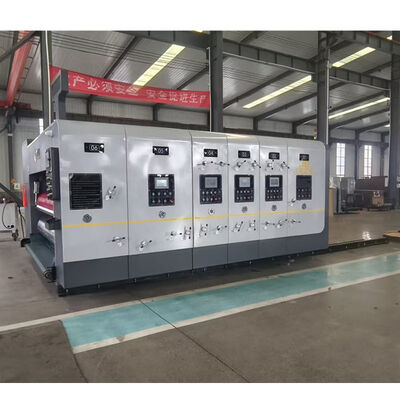

Máquina de Impressão de Caixas de Papelão com Controle PLC 4 Cores Flexo Print Die Cutter Slotter para Produção de Vários Tamanhos de Placas

1.Rolo de impressão (rolo de placa)

[1] diâmetro de ¢ 523 mm (com diâmetro de ¢ 536 mm).

[2]Moagem de superfícies de aço de alta qualidade, balança de referência axial, cromagem dura.

[3]para fazer a correcção de equilíbrio, operação suave, para adaptar-se à operação de alta velocidade.

[4] placa de rolagem fixa de trinco, com fossa de placa pendente, para se adaptar à versão rápida da instalação conveniente e rápida.

[5] versão completa de fenda suspensa, para a versão suspensa de 10 mm do artigo.

[6] placa de impressão de carregamento e descarregamento, comando elétrico do interruptor de pé está a reverter.

[7] travessia manual axial do rolo de impressão, com um movimento máximo de 10 mm.

2.rolo de imprensa

[1] diâmetro de ¢ 155 mm.

[2]A utilização de rectificação de superfície de tubos de aço sem costura de alta qualidade, correção de balanço dinâmico, funcionamento suave, cromagem dura

[3] rotor de impressão de pressão cruzado de tipo deslizador para ajustar manualmente a faixa de ajuste de 0 a 12 mm. O ajuste não afeta a distância entre as engrenagens para garantir a precisão da transmissão.

3- Alimentação dos rolos superior e inferior

[1] no rolo: tubo de aço sem costura de diâmetro ¢ 86 mm, com três anéis de alimentação de papel.

[2] o rolo seguinte: diâmetro ¢ 155 mm tubo de aço sem costura, rectificado na superfície, cromado duro

[3] rotor de alimentação cruzar diagrama de tipo deslizador diagrama ajustar manualmente a faixa de ajuste de 0 ~ 12 mm. O ajuste não afeta os dentesLimpeza da roda, para garantir a precisão da transmissão.

• sistema de tinta de rolos de borracha de aço anilox

[1] diâmetro de ¢ 176 mm.

[2]moagem de superfícies de aço, reticulado de repressão, cromagem dura.

[3] correcção de alça, funcionamento suave.

[4] Número de malhas é de,200-280 linhas / polegada seleção.

(Quando o papel de alimentação pr o rolo de anilox é abaixado e tocado com a placa de impressão, parar o papel de alimentação

o rolo de anilox está levantado e a placa é separada)

[6] Rolante de anilox com embreagem de cunha, tinta uniforme, fácil de limpar.

[7] diâmetro do rolo de borracha ¢ 153,6 mm.opção do sistema de lâmina do médico

[8] A superfície do tubo de aço é revestida com borracha resistente ao desgaste e a correção do equilíbrio é feita.

A quantidade de tinta uniforme do sistema de tinta, o sistema de limpeza rápida, o dispositivo de auto-bloqueio de ajuste fino para garantir a uniformidade da tinta, a quantidade de tinta uniforme, o sistema de transferência de tinta, a quantidade de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta, o sistema de transferência de tinta.O efeito de conversão é bom, para prolongar a vida útil dos rolos de borracha.

5Mecanismo de ajustamento de fase

[1] Estrutura de engrenagem planetária.

[2] fase de impressão utilizando controle de PLC computadorizado em um computador digital. (Run, stop pode ser ajustado), ajuste manualmente a posição horizontal, ajuste a distância de 10 mm.

[3] no processo de impressão após a placa de impressão reiniciar automaticamente o sistema.

[1] Bomba de diafragma pneumática, estabilidade da tinta, fácil operação e manutenção.

[2] Filtro de tinta, impurezas do filtro.

[1] mecanismo de travagem do cilindro.

[2] Quando a máquina separa ou ajusta a fase, o mecanismo de travagem limita a rotação da máquina, mantendo a posição de engrenagem original no ponto fixo.
