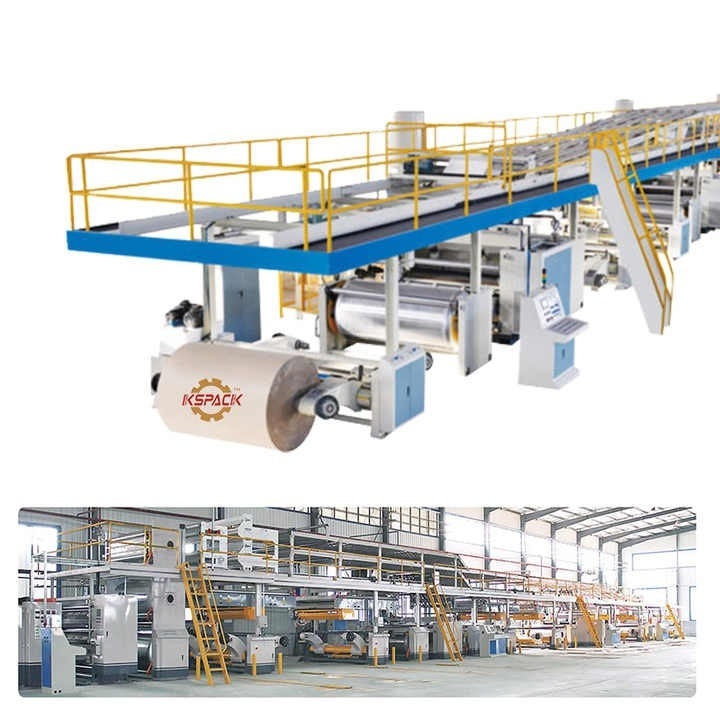

linha automática de produção de cartões ondulados de camadas 3/5/7

Basic Properties
Place of Origin: CHAIN
Brand Name: KSPACK
Model Number: KWJ
Trading Properties
Minimum Order Quantity: 1 Conjunto
Price: 35600-225600usd/set
Payment Terms: L/C, T/T
Supply Ability: 50 conjuntos
Tags

corrugated carton production line

corrugated cardboard production line

5 ply cardboard
Product Summary
※parâmetro técnico: 1- Distância de fixação do papel: máximo 1800 mm, mínimo 600 mm 2. 3O diâmetro do eixo principal do suporte de papel: ¢ 242mm 4. A pressão de trabalho da fonte de ar (Mpa): 0,4---0,8Mpa 5- Tamanho do equipamento: Lmx4*Wmx1.6*Hmx1.5 6. ※Parâmetros do sistema hidráulico: 1Pressão ...

Product Details

Destacar:

5 Linha de produção de placas onduladas

,

Linha de produção de placas onduladas de 3 camadas

,

7 Linha de produção de placas onduladas
Speed: 0-200m/min
Heating System: Eletricidade, óleo, vapor
Output Paper: Papel ondulado
Material: 45 de aço
Condition: novo
Power Requirements: 380 V, 50 Hz
Max Speed: 0-200 Min Per Min
Type: Linha de empacotamento
Product Description

※parâmetro técnico:

1- Distância de fixação do papel: máximo 1800 mm, mínimo 600 mm 2.

3O diâmetro do eixo principal do suporte de papel: ¢ 242mm 4. A pressão de trabalho da fonte de ar (Mpa): 0,4---0,8Mpa

5- Tamanho do equipamento: Lmx4*Wmx1.6*Hmx1.5 6.

※Parâmetros do sistema hidráulico:

1Pressão de trabalho (Mpa): 16-18Mpa cilindro hidráulico de elevação: ¢100×440mm cilindro hidráulico de fixação: ¢63×1300mm

4Potência do motor da estação hidráulica: 4KW --380V -- 50Hz Voltagem da válvula solenoide: 220V 50 Hz

※ Principais peças compradas, matérias-primas e origem:

Nome da parte principal Origem Modelo de material
Espinha Tiangang Diâmetro 242 mm
braço de balanço Produtos caseiros Ferro fundido cinza de areia de resina HT200
painel de parede Jinan Ferro e Aço Q235A Partes de solda
rolamento Ha, Wa, Lo
cabeça de papel dentada Produtos caseiros 3, 4 polegadas compartilhadas
Equipamentos principais Schneider
botão Schneider
Interruptor de ar Schneider
Componentes pneumáticos Japão SMC ou Taiwan AirTAC
Estação hidráulica Shandong Jinan
bomba de travagem multiponto Changzhou Schneider


※Carrinho de carregamento de papel, trilho guia



※ estrutura特点:※ Características estruturais:

★A pista está enterrada como um todo, a estrutura principal é soldada com aço de canal n.o 14 e aço redondo desenhado a frio de 20 mm, e o comprimento do trilho é de 6000 mm.

★Cada suporte de papel está equipado com dois carrinhos de alimentação de papel, que podem carregar o papel de ambos os lados ao mesmo tempo e empurrar o rolo de papel no lugar.

:※ Principais peças compradas, matérias-primas e origem:

Nome da parte principal Marca ou origem Modelo de material
Carrinho de carga de material e papel Tangshan Iron and Steel ou Jinan Iron and Steel No 14 aço de canal, Q235A, fita de aço
rolamento Ha, Wa, Lo
