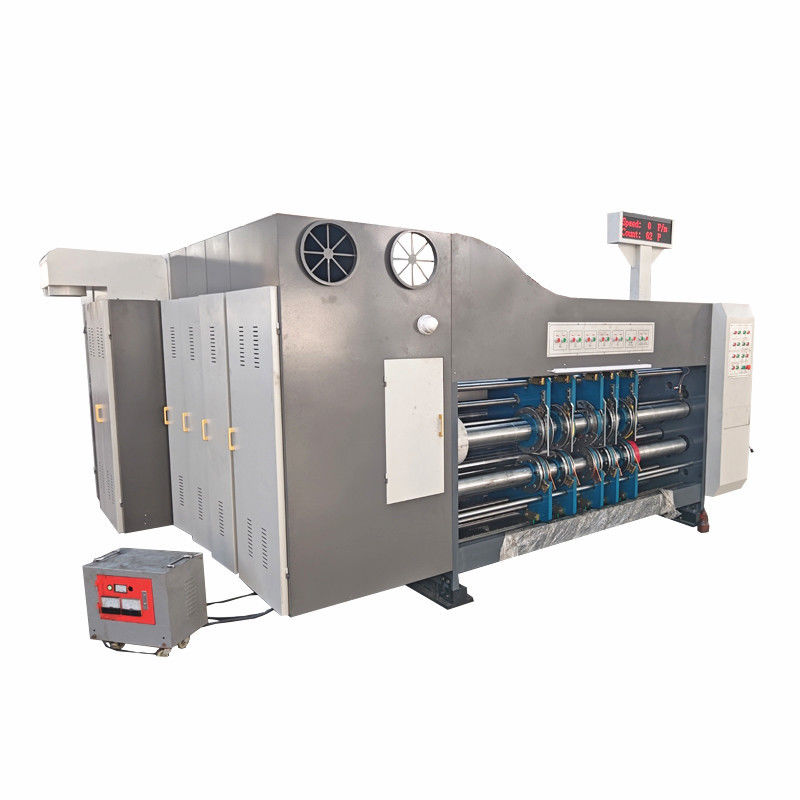

Impressora flexopintura e máquina de fecho de cartão linha de produção automática de caixas de cartão

Impressora flexopintura e máquina de fecho de cartão linha de produção automática de caixas de cartão

1.Slotter unidade - apenas entrada comprimento largura e altura, então a máquina será ajustado ao mesmo tempo

1. Dispositivo de linha de pressão •O diâmetro do eixo é de φ71 mm e a superfície é moída. Cromo duro revestido para um movimento suave. •, fazer correção de equilíbrio e correr sem problemas.•Ajustamento manual do mostrador de espaçamento da roda de pressão, a faixa de ajuste é 0-12mm.

2Mecanismo de regulação transversal do suporte de ferramentas com ranhura

(1) O diâmetro do eixo é de φ124 mm, a superfície é moída, cromada e o movimento é estável.

(2) A largura da faca de fenda é de 5 a 7 mm.

(3), material de aço ligado, de corte térmico, de corte dentado, a dureza e a resistência são boas.

(4) O material de aço ligado é tratado termicamente e polido, e a borda é afiada e a precisão é elevada.

(5) Ajuste da posição transversal do rolo de pressão e do assento do cortador com ranhuras e ajuste manual da articulação mecânica.

(6) Dois eixos de papel de alimentação são adicionados no meio da linha de desfiladeiro e de prensagem para assegurar a precisão de suavização do desfiladeiro e do pequeno cartão, o que evita muito o desperdício de papel..

3. Máquina de regulação de fase

(1)Construção de engrenagens planetárias.

(2) Ajuste digital eléctrico em 360 graus de fase em ranhuras (operação e parada podem ser ajustados).

4, mecanismo de regulação da altura da caixa

(1)Construção de engrenagens planetárias.

(2) Ajuste digital elétrico de um pólo.

(3) Tamanho da fenda do cartão: A cabeça de corte é oposta e duas positivas, 130mmx40mmx50mm

2. sistema de alimentação de rolos de ponta

(1) alimentação de papel auxiliar de sucção, - de acordo com as diferentes condições de dobra do cartão, o volume de ar pode ser ajustado para garantir uma alimentação suave do papel.

(2), o papel é levantado e o papel é conduzido pelo cilindro, o que é rápido e economiza mão-de-obra.

(3) Adotar o sistema de alimentação de rolos de ponta.

(4) A posição do deflector lateral e a posição do deflector traseiro são reguladas electricamente; a abertura do deflector dianteiro é regulada manualmente.

(5) Dispositivo separado de alimentação de folhas (pode ser selecionada a alimentação contínua ou de folhas conforme necessário).

(6), contador de alimentação em papel, fixar e exibir a quantidade de produção.

3Dispositivo de remoção de poeira (facultativo)

(1) O dispositivo de remoção de poeira da escova de papel pode remover impurezas da superfície de impressão do papelão em grande quantidade e melhorar a qualidade da impressão.

4. rolos de alimentação de papel

(1) O diâmetro exterior do rolo superior é de φ100 mm.

(2) aço sem costura de alta qualidade, revestido com borracha resistente ao desgaste e correcção de equilíbrio.

(3) o rolo inferior φ124 mm em relevo cromado duro, e correcção do equilíbrio.

(4) o mostrador de largura dos rolos de alimentação de papel é ajustado manualmente, a faixa de ajuste é de 0-12 mm.

(5) Dispositivo de zero automático (5) A unidade de alimentação de papel, a unidade de impressão e a unidade de ranhuras são electricamente reiniciadas para zero. (6)As impressões de ensaio dois podem ser ajustados para a posição correta, reduzindo o desperdício de papelão. Controle do hospedeiro; a imagem do motor representa o estado do interruptor do motor principal, a velocidade de corrente é exibida acima, A velocidade fixa é a velocidade definida.Quando o hospedeiro é parado, preencha o número e abra o host. A máquina funciona de acordo com a velocidade definida. Existem dois tipos de [modo de alimentação] [contínuo], clique para enviar o modo de papel para conversão, controle de contagem;para a contagem de papel de produção, contagem real = definição Alarme após quantidade Controle de defleção; ajuste manual para a esquerda e para a direita, para cima e para baixo

5Procedimento de fabrico de caixas

6.Pintura de parte de slots
