5 Ply 1800mm Corrugated Cardboard Production Line 100 Speed Full Automatic

5 linha de produção 100 velocidade do cartão ondulado da dobra 1800mm completamente automática

  • Realçar

    linha de produção de cartão ondulado de 1800mm

    ,

    linha de produção do cartão 5ply ondulado

    ,

    linha de produção do cartão ondulado de 1800mm

  • Lugar de origem
    China
  • Marca
    KSPACK
  • Certificação
    CE ISD
  • Número do modelo
    1800
  • Quantidade de ordem mínima
    1 grupo
  • Preço
    150000 USD/ ton
  • Detalhes da embalagem
    caso de madeira e pálete de madeira
  • Tempo de entrega
    70-80 dia do trabalho
  • Habilidade da fonte
    10 grupo /Month

5 linha de produção 100 velocidade do cartão ondulado da dobra 1800mm completamente automática

5 camadas 1800mm 100 velocidade máquina automática completa de cartão corrugado



1Introdução



A linha de produção de cartão ondulado é a abreviação da linha de produção de cartão ondulado.divisão e prensagemPor exemplo, uma linha de produção de papel ondulado de face única é geralmente constituída por um suporte de papel de rolos,uma máquina de formação de placas onduladas de face única,O material de papel em rolos e o aglutinante de amido de batata ou de milho são utilizados para produzir e cortar continuamente as especificações exigidas.O cartão produzido não precisa de ser secado ou secadoAo mesmo tempo, pode ser utilizado em conjunto com uma máquina de cola ou uma faceta para produzir cartão ondulado com mais de três camadas.



2.Componente





Modelo Nome Unidade Quantidade Marca
ZJ-V5B Hidráulico completo Conjunto 5 Eixo principal ¢242mm, braço de balanço hiperbólico pesado, cabeça de pinça de papel tipo dente, freio multi-ponto tipo disco ventilado, elevação de acionamento hidráulico, translação esquerda e direita, centrado.
DXC Portadores de papel sem eixo Conjunto 10 O carrinho do trilho tem um comprimento de 6000 mm com trilhos de guia duplos e é soldado por uma placa central. .
RG-600 Carrinho de carga Conjunto 2 ¢ 600 mm, incluindo certificado do recipiente de pressão. Ajuste elétrico do ângulo de enrolamento. O ângulo de enrolamento pode ajustar a área aquecida do papel dentro da faixa de 360 °.
RG-600 cilindro de pré-aquecimento de papel facial Conjunto 2 ¢ 600 mm, incluindo certificado do recipiente de pressão. Ajuste elétrico do ângulo de enrolamento. O ângulo de enrolamento pode ajustar a área aquecida do papel dentro da faixa de 360 °.
SF-280 cilindro de pré-aquecimento de papel Conjunto 2 O rolo principal corrugado é ¢ 280mm, e o material é feito de aço ligado 48CrMo.
RG-600 Adsorção Conjunto 1 Rolo ¢900mm, incluindo certificado do recipiente de pressão. Ajuste elétrico do ângulo de enrolamento. O ângulo de enrolamento pode ajustar a área aquecida do papel dentro da faixa de 360°.
GM Máquina de lado único Conjunto 1 O diâmetro do rolo de cola é de 240 mm. Cada camada é accionada por um motor de conversão de frequência independente e a lacuna de cola é ajustada eletricamente.
TQ Preaquecedor triplo Conjunto 1 O feixe principal é de aço de canal de 200 mm, e o motor de conversão de frequência independente impulsiona o puxão e transporte do papel e a tensão do tipo de sucção.
SM Segundo andar. Conjunto 1 Quadro de aço de canalização de 360 mm, placa quente de 595 mm * 16 peças, estrutura de desenho de rolos intensiva.motor de conversão de frequência.
BCND Máquina de colagem Conjunto 1 Lâmina de liga de tungstênio, cinco facas e oito linhas, ajuste elétrico da faca e movimento lateral elétrico.
NC Transporte através da ponte Conjunto 1 Controle de servo sincrono AC completo, freio de armazenamento de energia, estrutura de faca em espiral, transmissão helicoidal, proteção contra a pressão do óleo lubrificante, tela sensível ao toque de 10,4 polegadas.
DM Máquina de dois lados Conjunto 1 O conversor de frequência controla a entrega e os pontos.
ZJZ Faca fina Conjunto 1 O dispositivo de fabrico da cola é composto por um reservatório de transporte, um reservatório principal, um reservatório de armazenamento, uma bomba de alimentação de cola e uma bomba de retorno de cola.
QU Máquinas para cortar e enrolar Conjunto 1 O cliente prepara a sua própria fonte de gás.
ZQ Espiral de computador Conjunto 1 Incluindo componentes de vapor, tais como válvulas de tubulação, armadilhas, medidores, etc. no equipamento, e os clientes fornecem as suas próprias fontes de calor e tubulações.

3.Parte fornecida pelo cliente

1Sistema de aquecimento a vapor: recomenda-se equipar uma caldeira a vapor de 4000 kg/h com tubos de vapor com uma pressão de 1,25 MPa.
2Compressor de ar, tubulação de ar, tubulação de entrega de cola.
3. Conecte a fonte de alimentação e os fios para o gabinete de operação e tubos de linha.
4Fontes de água, condutas de água, baldes, etc.
5- Instalação de instalações de água, eletricidade e gás
6Papel em bruto, amido de milho, sódio cáustico industrial, bórax e outros materiais para ensaio.
7Óleo de motor, óleo lubrificante, óleo hidráulico e graxa para equipamento.
8Alimentos e alojamento para o pessoal de instalação e comissionamento e fornecer trabalhadores de instalação para cooperar com a instalação.

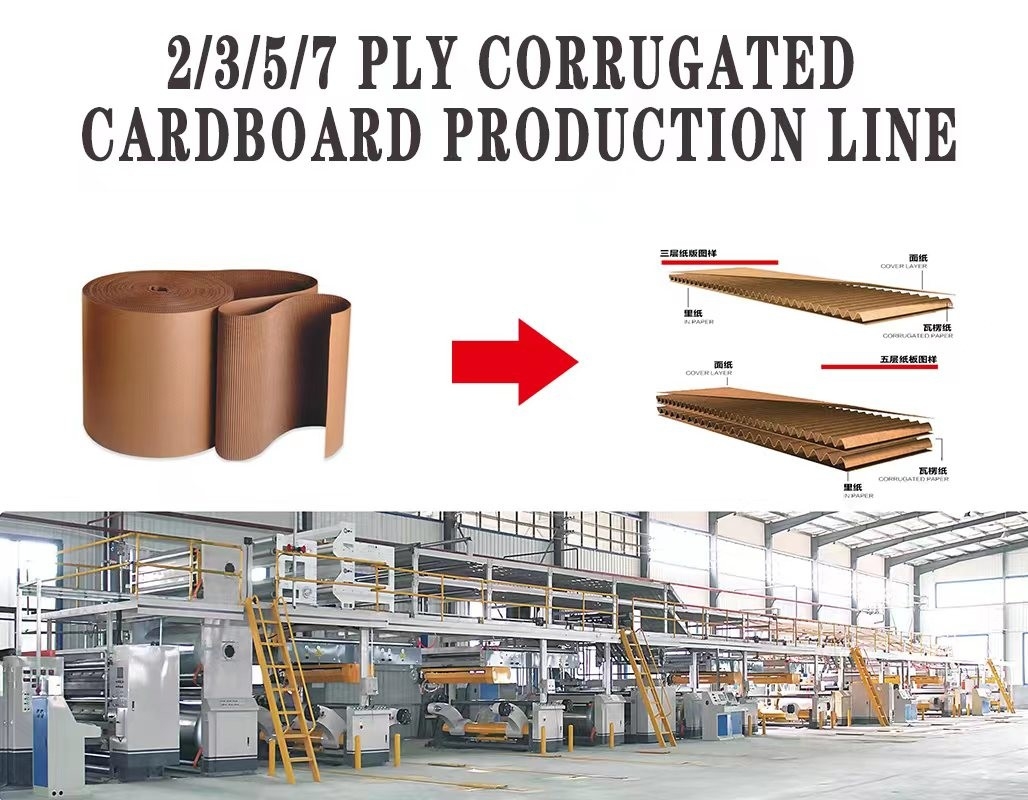

4- Foto da máquina.
