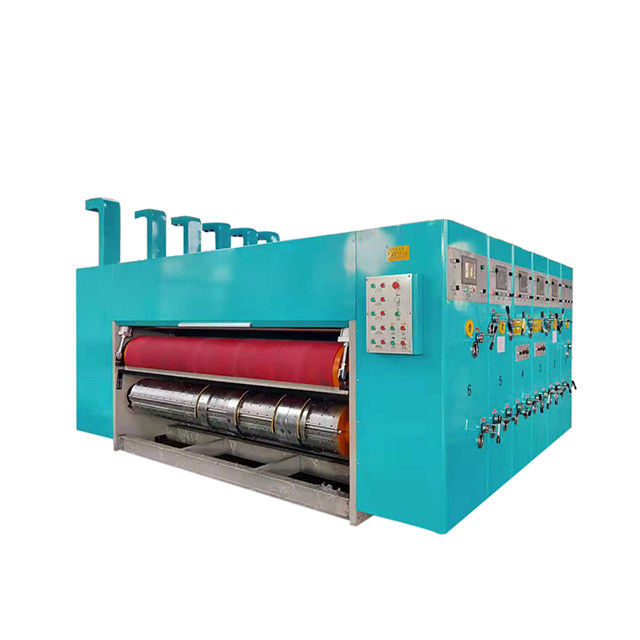

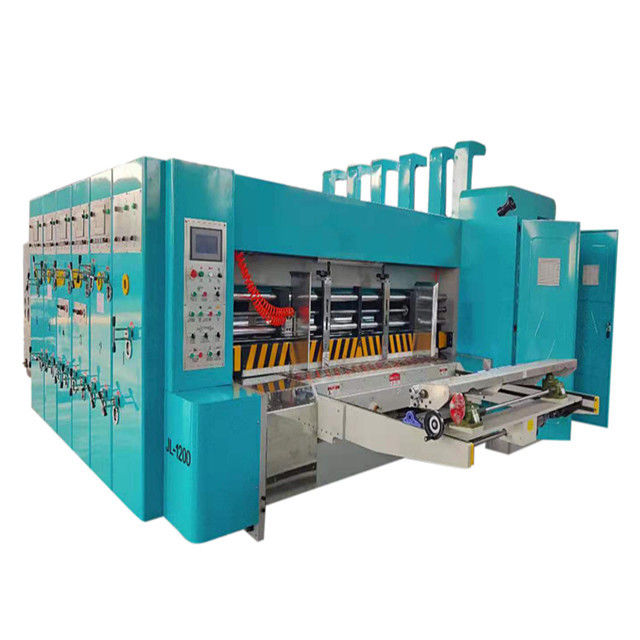

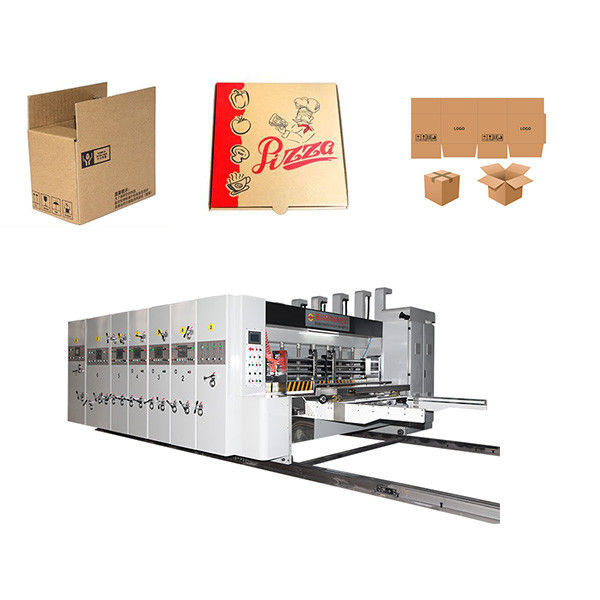

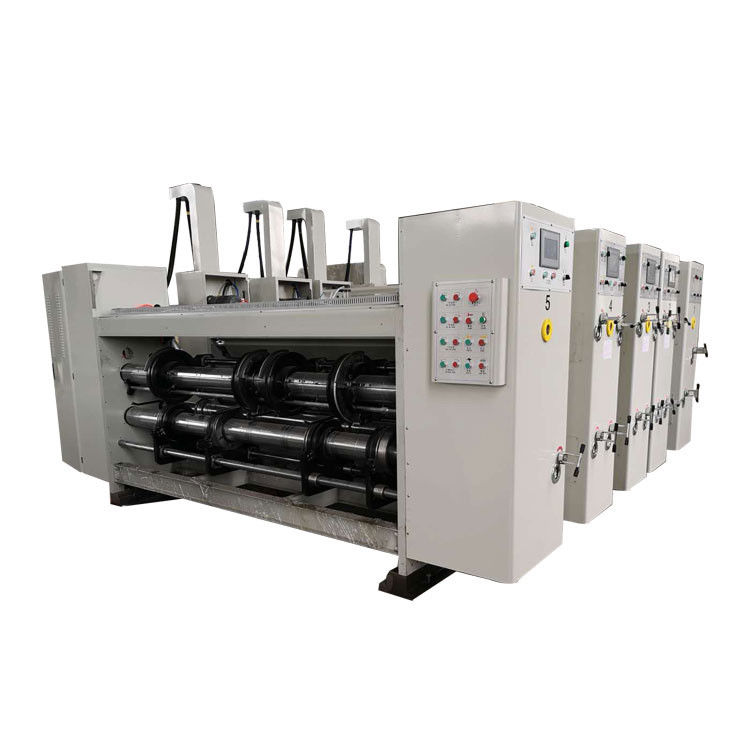

Máquina de impressão automática de caixas de cartão ondulado

GSYM¢408 ((1200) x 1800-2800 mm

Observação: de acordo com a exigência do cliente, pode escolher 1-6 cores, slot

Cortador, fixação de buracos tudo opcional.

PARTE DE Alimentação

[1] máquina de controlo elétrico do sino de alarme, aviso de toque contínuo, para garantir a segurança dos trabalhadores.

[2] eixo de accionamento com embreagem de atrito, para evitar mau uso e danos à máquina.

[3] Dispositivo de bloqueio pneumático.

[4] O motor anfitrião inicia o dispositivo de proteção. (A máquina não está bloqueada, o anfitrião não pode começar a funcionar)

2. Sistema de alimentação do tipo rolos de ponta

[1] ventoinha auxiliar de alimentação de papel de sucção 7,5 kW, de acordo com as diferentes condições de flexão do cartão, ajuste do volume de ar,

Para garantir um fornecimento suave de papel, use o pincel para remover a superfície do papelão

Pó, pedaços de papel e outros detritos, melhoram a qualidade da impressão.

[2]com um interruptor de comando de cadeia, papel de parada de emergência de comando.

[3] O levantamento de papel e para baixo adotam o cilindro de ar, a ação rapidamente, esforço.

O uso de Shandong "Komori" sistema de alimentação de rolos de borda dianteira, operação simples, alta precisão.

Forte adaptabilidade, transmissão de velocidade mais estável, adequada para deformação, transmissão de papelão fino, o efeito é óbvio.

[5] deflector lateral, posição da caixa traseira pelo regulador elétrico de parafuso; posição superior e inferior do deflector frontal, regulação sincronizada manualmente.

[6] Dispositivo de alimentação sem interrupção (de acordo com a necessidade de escolher alimentação contínua ou em folha).

[7] Controle PLC, interface homem-máquina, armazenamento de menus, correção de placa de impressão, velocidade de impressão, quantidade, tempo e funcionamento do departamento

3 Rodas de alimentação

[1] rolante para cima usar o eixo de borracha macia, para que quando alimentar a placa certifique-se de não borken o diâmetro da placa 132mm, usando o eixo de borracha, fazer o branco correto, manter o papel de alimentação de vapor e preciso.

[2] O rolo de alimentação inferior com diâmetro de rolo de reboque ¢ 175 mm, tubo de aço sem costura, revestimento de cromo duro em reboque.

[3] o disco do rolo de alimentação, com um diagrama de tipo deslizador, ajusta manualmente a faixa de regulação de 0 ~ 12 mm. O ajuste não afeta o espaço entre as engrenagens, para garantir a precisão da transmissão.

[4] Dispositivo de auto-bloqueio de ajuste fino de livre escoamento rápido manual.

4 Dispositivo de zero automático

[1] A seção de alimentação de papel, a seção de impressão e a parte de ranhuras são automaticamente redefinidas para zero.

[2]Geral cartão usar dispositivo zero automático, tente imprimir dois pode ser ajustado para a posição correta para reduzir o desperdício de papelão.

Serviço de Impressão

1. rolo de impressão (rolo de chapa)

[1] diâmetro de ¢ 393,6 mm (com diâmetro de ¢ 408 mm).

[2]moagem de superfícies de aço de alta qualidade, balança de referência axial, cromagem dura.

[3]para fazer a correcção de equilíbrio, funcionamento suave, para se adaptar à operação de alta velocidade.

[4] placa de rolagem fixa de trinco, com fossa de placa pendente, para adaptar a versão rápida da instalação conveniente e rápida.

[5] versão completa de fenda suspensa, para a versão suspensa de 10 mm do artigo.

[6] placa de impressão de carregamento e descarregamento, comando elétrico do interruptor de pé está a reverter.

[7] travessia manual axial do rolo de impressão, com um movimento máximo de 10 mm.

2. rolos de impressora

[1] diâmetro de ¢ 155 mm.

[2] utilização de rectificação de superfície de tubos de aço sem costura de alta qualidade, correcção do balanço dinâmico, funcionamento suave, cromagem dura

[3] rotor de impressão de pressão de tipo deslizante para ajustar manualmente a faixa de regulação de 0 a 12 mm. O ajuste não afeta a distância entre as engrenagens para garantir a precisão da transmissão.

3 Alimentação dos rolos superior e inferior

[1] no rolo: tubo de aço sem costura de diâmetro ¢ 86 mm, com três anéis de alimentação de papel.

[2] o rolo seguinte: diâmetro ¢ 155 mm tubo de aço sem costura, rectificado na superfície, cromado duro

[3] rolo de alimentação cruzar diagrama de tipo deslizador diagrama ajustar manualmente a faixa de ajuste de 0 ~ 12 mm. O ajuste não afeta os dentes Espaço livre da roda, para garantir a precisão da transmissão.

4. sistema de tinta de rolos de borracha de aço anilox

[1]Diâmetro de ¢ 213,7 mm.

[2]moagem de superfícies de aço, reticulado de repressão, cromagem dura.

[3] correcção de alça, funcionamento suave.

[4]O número de malhas é 180,200,220, 250 linhas / polegada seleção. (( Opção de rolamento de cerâmica 300 linhas / polegada)

(Quando o papel de alimentação pr o rolo de anilox é abaixado e tocado com a placa de impressão, parar de alimentar papel

o rolo de anilox está levantado e a placa é separada)

[6] Rolante de anilox com embreagem de cunha, tinta uniforme, fácil de limpar.

[7] diâmetro do rolo de borracha ¢ 186 mm. (opção do sistema de lâmina médica)

[8] A superfície do tubo de aço é revestida com borracha resistente ao desgaste e a correção do equilíbrio é feita.

A quantidade de tinta uniforme do sistema de tinta, o sistema de limpeza rápida, o dispositivo de auto-bloqueio de ajuste fino para garantir a uniformidade da tinta, a quantidade de tinta uniforme do sistema de tinta, a quantidade de tinta, a quantidade de tinta, a quantidade de tinta, a quantidade de tinta, a quantidade de tinta, a quantidade de tinta.O efeito de conversão é bom, para prolongar a vida útil dos rolos de borracha.

Mecanismo de ajustamento de fase 5

[1]estrutura de engrenagem planetária.

[2]Fase de impressão utilizando controlo de PLC computadorizado em um computador digital. (Run, stop pode ser ajustado), ajustar manualmente a posição horizontal, ajustar a distância de 10 mm.

[3] no processo de impressão após a placa de impressão reiniciar automaticamente o sistema.

6 circulação de tinta

[1] Bomba de diafragma pneumática, estabilidade da tinta, fácil operação e manutenção.

[2] Filtro de tinta, impurezas do filtro.

Dispositivo de fixação da fase de impressão

[1] mecanismo de travagem do cilindro.

[2] Quando a máquina separa ou ajusta a fase, o mecanismo de travagem limita a rotação da máquina, mantendo a posição de engrenagem original no ponto fixo.

[1]Construção de um único eixo

[2]Slotter fase ajustável por controle de computador 360 graus ajustar (parada de execução pode ser ajustado), máquina pode encomendar estoque, ajustar manual horizontal 20mm

[3]Diâmetro do eixo da ranhura para cima 176 mm, diâmetro do assento das facas 465 mm

[4]Diâmetro do eixo do rolante 110 mm, diâmetro da roda do rolante 180 mm

[5]Diâmetro do eixo das facas inferiores 156 mm, diâmetro das facas 280 mm

[6]O controle elétrico do movimento simultâneo das facas e da roda de dobragem (entrada do tamanho da caixa, ajuste automático)

[7]As facas de fenda de 7 mm utilizam material de aço aliado após tratamento térmico, moagem, facas de modelo de dentes,

[8]Pode fazer a fixação dos furos (opcional)

Partes de corte por matrizes

(Quando o cliente escolhe a parte do slotter não precisa de adicionar, se não tiver a parte do slotter, esta parte que é opcional)

Rolo de ferramentas (rolo inferior)

[1] Diâmetro externo ¢360mm(mm (sem cortador).

[2] Moagem de superfícies de ferro fundido, cromagem dura, correção do equilíbrio, aumento da estabilidade operacional.

[3]Disposição fixa do buraco do parafuso, axial 100 mm; radial 18 partes iguais.

[4]Eixos do modelo de madeira: 16 mm (para cartão de três camadas) 13 mm (para cartão de cinco camadas)

Rolante de almofada (rolante superior)

[1] diâmetro de ¢ 388,9 mm, cobertura de 405 mm

[2] Pad de tipo de mudança rápida, resistência ao desgaste, longa vida útil.

[3] Moagem de superfícies de ferro fundido, cromado duro.

[4] correcção do equilíbrio, aumento da estabilidade operacional.

[5]espessura de 9 m. Largura 250 mm. Dispositivo de natação transversal de tipo mecânico de 40 mm. (velocidade de natação ajustável)

Mecanismo de moagem

[1] almofadas de moagem elétricas, modificadas de forma rápida e eficiente.

[2] para melhorar a vida útil da plataforma.

O vídeo da máquina:

https://youtu.be/hzM7tS0gzdA
